Valvula Check (de retención)

Las válvulas antirretorno, también llamadas válvulas de retención, válvulas uniflujo o válvulas "check", tienen por objetivo cerrar por completo el paso del fluido en circulación -bien sea gaseoso o líquido- en un sentido y dejarlo libre en el contrario. Tiene la ventaja de un recorrido mínimo del disco u obturador a la posición de apertura total.

Se utilizan cuando se pretende mantener a presión una tubería en servicio y poner en descarga la alimentación. El flujo del fluido que se dirige desde el orificio de entrada hacia el de utilización tiene el paso libre, mientras que en el sentido opuesto se encuentra bloqueado. También se las suele llamar válvulas unidireccionales.

Las válvulas antirretorno son ampliamente utilizadas en tuberías conectadas a sistemas de bombeo para evitar golpes de arietes, principalmente en la línea de descarga de la boma

Las válvulas Check son utilizadas para no dejar regresar el fluido dentro de una linea. Esto implica que cuando las bombas son cerradas para algún mantenimiento o simplemente la gravedad hace la labor de regresar los fluidos hacia abajo, esta válvula ce cierra instantáneamente dejando pasar el fluido que corre hacia la dirección correcta. Por eso también se les llama válvulas de no retorno. Obviamente que es una válvula unidireccional   y que debe ser colocada correctamente para que realice su función usando el sentido de la circulación del fluido que es correcta.

Existen en materiales de acero al carbón fundido, forjado, acero inoxidable, bronce, hierro, fofo, PVC y CPVC. Las válvulas Check pueden ser fabricadas con extremos bridados, roscados, socket weld (SW). tipo oblea para que sean instaladas en poco espacio y con poco peso (tipo Waffer).

Tipos de Válvulas de retención (check).

La válvula de retención  está destinada a impedir una inversión de la circulación. La circulación del líquido en el sentido deseado abre la válvula; al invertirse la circulación, se cierra.

Hay tres tipos básicos de válvulas de retención:

1) válvulas de retención de columpio

 2) de elevación

 3) de mariposa

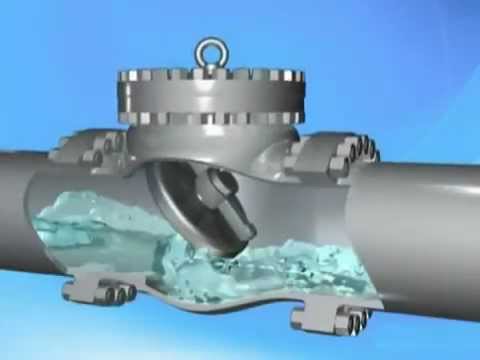

1) Válvulas de retención de columpio: Existen válvulas Check tipo Columpio en el cual el fluido y su presión abren el disco hacia arriba y este regresa cuando deja pasar. También las de resorte el cual hace que la válvula cierre inmediatamente cuando se detiene el flujo antes que el flujo y la gravedad hagan que cierre con fuerza. En el siguiente vídeo se muestra una válvula de este tipo.

 2)  Válvulas de retención de elevación

Una válvula de retención de elevación es similar a la válvula de globo, excepto que el disco se eleva con la presión normal e la tubería y se cierra por gravedad y la circulación inversa.

 3) Válvula de retención de mariposa

Una válvula de retención de mariposa tiene un disco dividido embisagrado en un eje en el centro del disco, de modo que un sello flexible sujeto al disco este a 45° con el cuerpo de la válvula, cuando esta se encuentra cerrada. Luego, el disco solo se mueve una distancia corta desde el cuerpo hacia el centro de la válvula para abrir por completo.
